| Place of Origin: | Wuhan |
| ब्रांड नाम: | HEOS |
| Model Number: | HITV(-d) |
| Minimum Order Quantity: | 1 |
|---|---|
| Delivery Time: | 30 days |
| नाम: | तापमान कक्ष के साथ 3 अक्ष दर तालिका | मॉडल: | WKZT3-60 |
|---|---|---|---|
| टेबल का वजन: | लगभग 2 9 50 किलो | टेबल सतह आयाम: | φ840mm |
| टेबल सतह समतलता: | 0.05mm | टेबल सतह मारना: | 0.03mm |
| प्रमुखता देना: | 2 axis rate table,single axis rate table |
||
3-एक्सिस मोशन सिमुलेटर
जब परीक्षण के तहत एक डिवाइस को लगभग तीन अक्षरों के साथ-साथ आंदोलनों के साथ उत्तेजित करने की आवश्यकता होती है, तो ACUTRONIC तीन-एक्सिस मोशन सिम्युलेटर रेंज से एक उत्पाद सही विकल्प है।
तीन अक्षों में स्वतंत्र मोशन सिमुलेशन उन्हें बहुत बहुमुखी बनाता है: इन्हें ऑप्टिकल गाइडेंस टेस्ट सिस्टम (आईजीटीएस) के रूप में उपयोग किया जाता है, हार्डवेयर-इन-द-लूप (एचडब्ल्यूआईएल) परीक्षण के लिए, ऑप्ट्रॉनिक (ईओटीएस) पॉइंटिंग डिवाइस के परीक्षण के लिए, और कई और अनुप्रयोगों।

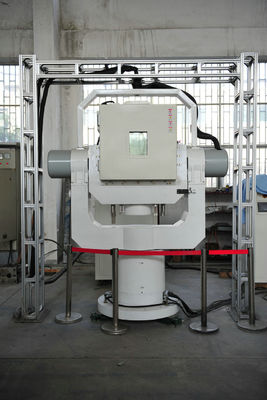

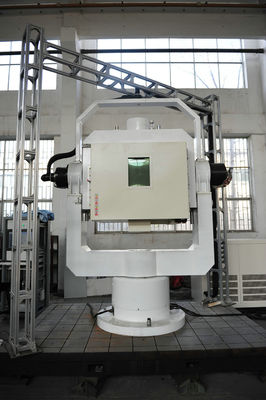

| तापमान कक्ष के साथ WKZT3-60 3 धुरी दर तालिका | |
| विवरण | तापमान कक्ष के साथ WKZT3-60 3 धुरी दर तालिका 3 अक्ष यूयूटी फ्रेम लागू होती है। यह उच्च और निम्न तापमान की स्थिति में बहु-कार्यात्मक सिमुलेशन परीक्षण करने में सक्षम है। यह स्थिति, दर, स्विंग, उच्च और निम्न तापमान परीक्षण इत्यादि प्रदान करता है और जड़ प्रणाली और जड़ के हिस्सों के लिए सभी कार्यात्मक परीक्षणों और प्रयोगों की आवश्यकता को पूरा करता है। |
| मुख्य तकनीकी कल्पना। | |
| पेलोड: | ≥60 किलो (अधिकतम में 100 किलो) |
| मापा डिवाइस का स्थापना आयाम: | 60 मिमी × 600 मिमी × 600 मिमी |
| टेबल का वजन: | लगभग 2 9 50 किलो |
| तालिका सतह आयाम: | φ840mm |
| टेबल सतह समतलता: | 0.05 मिमी |
| टेबल सतह धड़कन: | 0.03 मिमी (डी = 450 मिमी के स्थान पर परीक्षण) |
| टेबल सतह अवशेष चुंबकत्व: | ≤1 जीएस (तालिका सतह से 1 सेमी ऊपर) |
| Wobble त्रुटि: | ± 2 " |
| एक्सिस लंबवतता: | ± 2 " |
| घूर्णन कोण सीमा: | निरंतर, असीमित |
| स्थिति लॉक: | 0 डिग्री और 9 0 डिग्री |
| ऑपरेशन मोड | स्थिति, दर, स्विंग |
| पर्ची अंगूठी: | उपयोगकर्ता की पर्ची की अंगूठी (अनुकूलित संख्या और शक्ति) |
| विद्युत नियंत्रण कैबिनेट: | मानक 19 इंच कैबिनेट |
| कंप्यूटर प्रणाली: | औद्योगिक नियंत्रण कंप्यूटर, विंडोज इंटरफेस, आरएस 422, ईथरनेट (≥100 एमबीपीएस), पल्स सिंक्रनाइज़ सिग्नल प्राप्त करना (≥100 हर्ट्ज) |
| सुरक्षा एहतियात: | रीयल-टाइम डिस्प्ले सिस्टम की स्थिति और सुरक्षा सुरक्षा स्थिति, गलत सहयोग को रोकने के लिए कमांड के लिए गलती सहनशीलता जांच लेना। |
| अमीबेंट तापमान: | 20 ℃ ± 5 ℃ |
| कोणीय स्थिति माप सटीकता: | ± 2 " |
| कोणीय स्थिति मापने संकल्प: | 0.36 " |
| दोहराने की स्थिति मापने की कोणीय स्थिति: | ± 1 " |
| कोणीय स्थिति नियंत्रण सटीकता: | ± 1 " |
| दर सीमा: | इनर: ± 0.001 ~ 400 ° / एस; मध्य: ± 0.001 ~ 300 ° / एस; बाहरी: ± 0.001 ~ 200 डिग्री / एस; तीन धुरी लिंकेज की अधिकतम दर: ± 60 डिग्री / एस |
| दर संकल्प: | 0.0001 डिग्री / s |
| सटीकता और स्थिरता दर: | ω <1 ° / s: ≤1 × 10-3 (1 ° औसत); 1 डिग्री / एस≤ ω <10 डिग्री / एस: ≤1 × 10-4 (10 डिग्री औसत); ω≥10 ° / s: ≤1 × 10-5 (360 ° औसत) |
| अधिकतम त्वरण: | आंतरिक 500 डिग्री / एस 2, मध्य 200 डिग्री / एस 2, बाहरी 100 डिग्री / एस 2 |
| स्विंग डेटा: | आंतरिक (पिच): स्विंग आयाम 0 डिग्री ~ ± 45 डिग्री, स्विंग अवधि ≥40s, चरण समायोज्य; मध्य (रोल): स्विंग आयाम 0 डिग्री ~ ± 10 डिग्री, स्विंग अवधि≥10s, चरण समायोज्य; बाहरी (यॉ): स्विंग आयाम 0 डिग्री ~ ± 200 डिग्री, स्विंग अवधि 5s ~ 50s, चरण समायोज्य। |
| तापमान कक्ष का आंतरिक आयाम: | 850mm (एल) × 850mm (डब्ल्यू) × 700mm (एच) |
| तापमान नियंत्रण सीमा: | -55 ℃ ~ + 125 ℃ |
| तापमान नियंत्रण सटीकता और एकरूपता: | ≤ ± 1 ℃ (खाली कक्ष) |
| तापमान लिफ्ट दर: | ≥3 ℃ / मिनट |
| तापमान कक्ष सामग्री: | इन सतहों और छः सतहों के बाहरी भाग धातु हैं, मध्य गर्मी इन्सुलेशन सामग्री है |
| तापमान कक्ष का प्रशीतन मोड: | मैकेनिकल कंप्रेसर प्रशीतन |
| तापमान कक्ष का शीतलन मोड: | हवा ठंडी करना |
| चालक मोड: | टोक़ मोटर प्रत्यक्ष चालक |
